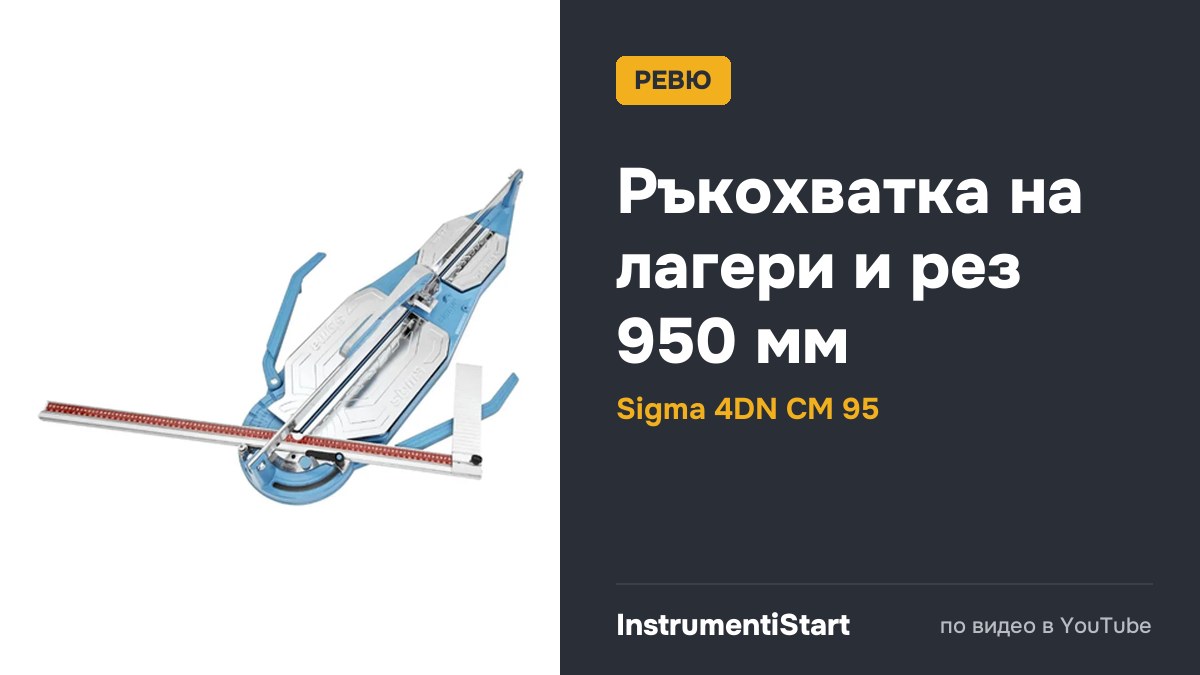

Sigma 4DN е ръчна машина за рязане на плочки с дължина на реза 950 мм от серия 4 NEX. Във видео на YouTube канала Tile Cutter украинският плочкаджия Анатолий Совайло я разглежда детайл по детайл и я сравнява с предишната серия 3. Изводът му: отвън прилича на старата, но отвътре е съвсем различна машина.

Накратко

  • Дължина на реза 950 мм, под 45° до 672 мм, плочки до 19 мм дебелина.
  • Режеща ролка 16 мм от волфрамов карбид.
  • Ръкохватката се движи по водещата шина на лагери, без хлабина и без нужда от регулиране.
  • Шината е по-здрава и се огъва по-малко от тази на серия 3.
  • Разчупвачът е с пластмасово покритие и е по-широк: 12 см срещу 10 см.

Какво е новото в Sigma 4DN спрямо серия 3?

Най-голямата промяна е ръкохватката. Тя вече се плъзга по шината на няколко втулки с лагери, разположени отгоре и отдолу. Едната е притисната с пружина, затова според автора машината няма хлабина от самото начало и не се налага да се разглобява за регулиране. Медни пластини отстрани пазят корпуса на ръкохватката от износване.

Ръкохватката не се регулира по височина и шината не се вдига: при напълно спусната ролка тя опира в канала за разчупване и не слиза по-надолу. Две пружини от другата страна играят роля на компенсатори, за да минава ролката по релефни и неравни плочки.

Шината е изпъкнала, защото по нея се движат вдлъбнати ролки, и е закрепена здраво между краката. При натоварване тя се огъва по-малко, отколкото при серия 3. Под шината има дебели ребра за твърдост. Според автора машината е станала по-лесна за неопитен майстор, но и около 1,5 кг по-тежка от предшественичката си.

Как се реже с Sigma 4DN?

Посоката на рязане вече е от линията към вас. Преди много плочкаджии обръщаха ръкохватката и режеха в обратна посока, защото ролката не стигаше до линията. Сега авторът категорично не препоръчва това: ролката стига до линията, а при обръщане може да се повреди линията.

Той отбелязва и друго: с лагерите отгоре и отдолу машината вече не е от типа, при който плочката се разчупва с удар. Не е сигурен дали механизмът ще издържи на удари, затова съветва плочката да се разчупва с натиск.

Има възможност за две ръкохватки: стандартна, подходяща за релефни, дебели, твърди и широки плочки, и друга за тънки и гладки. По думите на Sigma, цитирани във видеото, двете вече пасват на всички дължини машини от серията.

Линия и ъгли

Линията е неподвижна и се закрепва отстрани, както преди. Ограничителят е по-широк и има два фиксатора, така че ръкохватката не пречи при рязане на тесни ивици. Ъглите се задават в двете посоки и се заключват, а с ексцентрик линията се донастройва за точни 90°. По данни на продукта линията се завърта до 45° и има бутон за бързо застопоряване в най-често използваните ъгли.

Плюсове и минуси

Плюсове:

  • Ръкохватка на лагери без хлабина.
  • По-твърда шина, която се огъва по-малко.
  • По-широк разчупвач с пластмасово покритие, който не драска плочката.
  • Металната пластина до линията не се поврежда при работа.

Минуси:

  • Линията е от алуминий без метална вложка.
  • Ролката 16 мм е с открити иглени лагери; според автора трябва да се почиства и смазва от време на време.
  • С 1,5 кг по-тежка от серия 3.
  • Само един допълнителен крак; още един се купува отделно.

Технически данни

  • Модел: Sigma 4DN CM 95, серия 4 NEX
  • Вид: ръчна машина за рязане на плочки
  • Дължина на рязане: 950 мм, под 45° до 672 мм
  • Максимална дебелина на плочката: 19 мм
  • Режеща ролка: 16 мм, волфрамов карбид
  • Окомплектовка: режеща ролка, водеща релса
  • Тегло (EPTA): 14,9 кг
  • Опаковка: кашон

Мнението на InstrumentiStart

Sigma 4DN е за плочкаджии, които режат много и искат ръкохватка, която върви гладко и не развива хлабина с годините. 950 мм покриват плочки 60 × 60 по диагонал и повечето плочки за под. За порцелан над 1 м вижте машина с по-дълга шина като Battipav Profi 103 Evo, а за мокро рязане на камък и дебели плочки - електрическа машина. Видеото е първо впечатление без тест на рязане, затова оценките на автора за издръжливостта са негови предположения.

Често задавани въпроси

Колко дълги плочки реже Sigma 4DN?

До 950 мм направо и до 672 мм под 45°. Дебелината на плочката е до 19 мм.

Каква ролка има?

16 мм от волфрамов карбид. Според автора на видеото иглените ѝ лагери са открити и трябва да се почистват и смазват.

Може ли да се реже в обратна посока?

Авторът не го препоръчва: при тази серия се реже от линията към вас.

Колко тежи?

14,9 кг по EPTA. Според автора е с около 1,5 кг по-тежка от серия 3.
