Шаблонът за отвори Wolfcraft 4650000 пробива точни отвори за дибли в ъглови, Т-образни и челни сглобки, а също и редове отвори през 32 мм за рафтове и панти. Във видео на YouTube канала Landsmann-s.r.o. с него се сглобява цял шкаф: от маркирането на дъските до лепенето и монтажа на вратата. Ето стъпките и какво трябва да знаете, преди да започнете.

Накратко

  • Сглобки с дибли: ъглови, Т-образни и челни (дъска към дъска).
  • Редове отвори със стъпка 32 мм за рафтодържачи и панти.
  • Сменяеми втулки 5, 6, 8 и 10 мм по данни на продукта.
  • За дъски с дебелина от 12 до 40 мм и дължина до 600 мм.
  • Алуминиевият профил служи и като линия за чертане и водач за зеге, циркуляр или фреза.

Какво може шаблонът Wolfcraft 4650000?

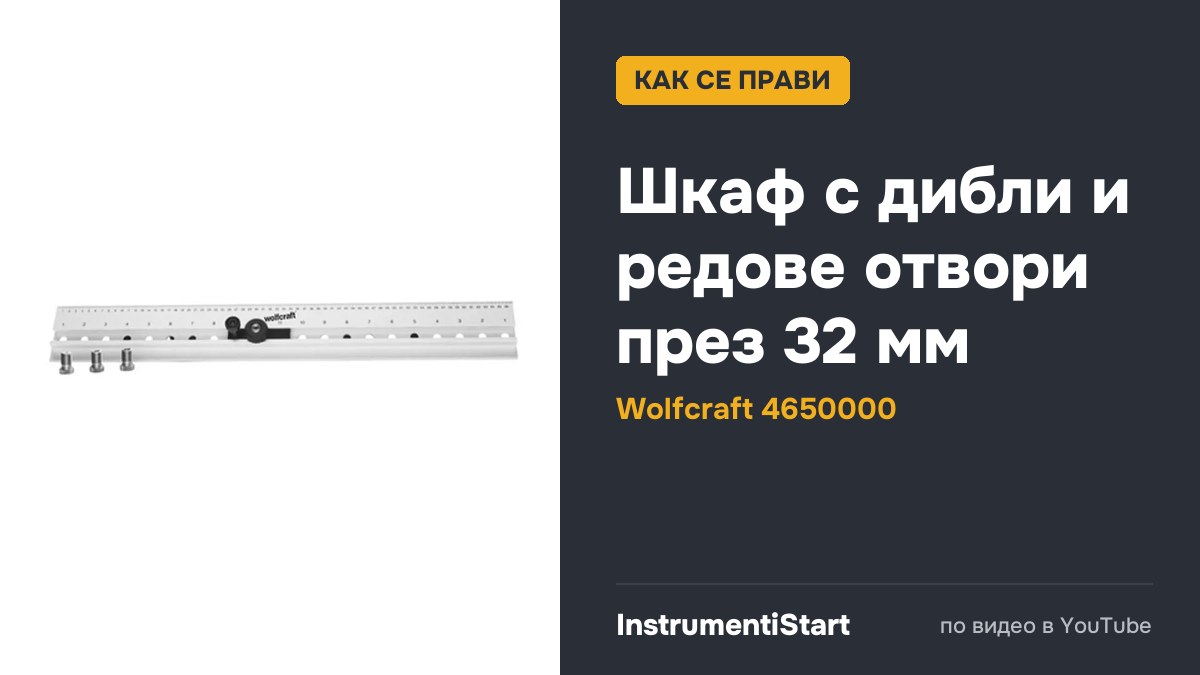

Във видеото шаблонът идва сглобен в прозрачна опаковка и е готов за работа веднага. Основата е алуминиев профил с номерирани позиции и плъзгаща се глава за пробиване. Отдолу в главата се поставя втулка с размера на диблата, а два ъглови ограничителя и два странични упора определят къде точно ще падне отворът.

Освен дибли шаблонът пробива серии отвори през 32 мм, стъпката, която се ползва в мебелите за рафтодържачи и панти. Алуминиевият профил може да се ползва и като линия за чертане и рязане или като водач за зеге, циркуляр и фреза.

Как се подготвят дъските?

Преди да пробивате, маркирайте ръба на всяка дъска с т.нар. дърводелски триъгълник. После по него поставяте шаблона винаги от една и съща страна и отворите съвпадат.

Сложете шаблона в средата на дъската, за да определите позицията на страничните упори, и ги фиксирайте с винтовете. Ъгловите ограничители се нагласят на мярката, най-близка до дебелината на дъската: за дърво 19 мм във видеото ги поставят на 20.

Изберете втулка за диаметъра на диблата и я вкарайте в плъзгащата се глава отдолу. Ограничете дълбочината на свредлото със стопер. Обикновено трябват две дълбочини, затова второ свредло със собствен стопер много улеснява работата.

Как се прави ъглова сглобка с дибли?

Стегнете горната или долната дъска на тезгяха, поставете шаблона върху ръба и опрете страничния упор в ръба с триъгълника. Шаблонът се закрепва с две стеги с една ръка.

Започнете от първия отвор и запомнете номера на позицията върху профила. Във видеото главата се фиксира на всяка трета позиция и се пробива с 10-милиметрово свредло. За отсрещния ръб дъската се завърта на 180°, шаблонът пак се опира с упора до маркирания ръб, а пробиването започва от другата страна на шаблона, но на същите номера.

В страничните стени отворите са по-плитки: във видеото 12 мм, затова там се сменя свредлото. Шаблонът ляга плоско върху стената, упорът се опира в маркирания ръб и се пробива на същите позиции като в горната и долната дъска.

Как се поставя междинен рафт?

Начертайте позицията на рафта върху страничната стена, свалете двата ъглови ограничителя и подравнете централната линия на шаблона с линията от молива. Закрепете с две стеги и пробийте. Така се прави Т-образна сглобка. Челна сглобка (две дъски една до друга) става по същия начин: двата ръба се пробиват един след друг с една и съща настройка.

Как се пробива ред отвори през 32 мм?

Сменете втулката с 5-милиметрова. Поставете шаблона с изравнената страна до ръба на дъската, закрепете го с две стеги и пробивайте отвор по отвор, като местите плъзгащата се глава. В този ред после се завинтва монтажната пластина на скритата панта и се слагат рафтодържачи за подвижни рафтове.

Лепене и сглобяване

Когато всички отвори са готови, във видеото слагат лепило в отворите на страничните стени и набиват диблите. После слагат лепило и в отворите на горната и долната дъска, частите се сглобяват и шкафът стои в стеги около час-два, докато лепилото хване.

Плюсове и минуси

Плюсове:

  • Един шаблон за ъглови, Т-образни и челни сглобки.
  • Редове отвори през 32 мм за панти и рафтодържачи.
  • Номерирани позиции, лесно се повтарят от двете страни.
  • Профилът служи и като линия и водач за рязане.

Минуси:

  • Трябват ви поне две стеги с една ръка, за да се закрепи.
  • Свредла и стопери за дълбочина се подбират според диблата.

Технически данни

  • Модел: Wolfcraft 4650000
  • Вид: шаблон за дибли и серии отвори
  • Втулки: 5, 6, 8 и 10 мм
  • Стъпка на отворите: 32 мм
  • Дебелина на дъските: 12–40 мм
  • Дължина на дъските: до 600 мм
  • Тегло: 1,237 кг

Мнението на InstrumentiStart

Шаблонът 4650000 е за хора, които правят шкафове и рафтове сами и искат отворите да съвпаднат от първия път. Редът през 32 мм е голямото му предимство пред по-простите шаблони за дибли, защото с него сами пробивате и за панти. Купете го заедно с две стеги с една ръка, свредла за дърво 5, 8 и 10 мм и стопери за дълбочина. Ако правите само по някоя ъглова сглобка, по-малкият Wolfcraft 4640000 е достатъчен.

Често задавани въпроси

За каква дебелина дъски е шаблонът Wolfcraft 4650000?

За дъски от 12 до 40 мм и дължина до 600 мм по данни на продукта.

Какви размери дибли поддържа?

Има втулки 5, 6, 8 и 10 мм. Втулката 5 мм е за реда отвори през 32 мм.

Може ли да се пробиват отвори за панти?

Да. Във видеото в реда отвори през 32 мм се завинтва монтажната пластина на скрита панта.

Колко време стои шкафът в стеги?

Във видеото около час-два, докато лепилото хване.
